Диафрагма с несколькими отверстиями
Диафрагма с несколькими отверстиями MINCO
MINCO - ведущий производитель диафрагм в Индии, предоставляющий надежные решения для точного измерения давления в перерабатывающей промышленности по всему миру.
Диафрагма с несколькими отверстиями - это наша новая разработка в области проточных элементов. Эти диафрагмы используются при малой длине прямых участков на входе и выходе.

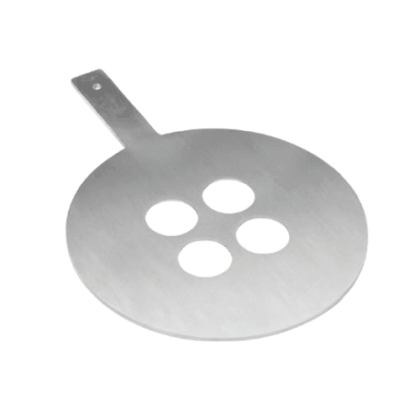

Диафрагма с несколькими отверстиями имеет 4 отверстия, расположенных между областями потока на определенном расстоянии. Эти 4 отверстия сами по себе регулируют поток, тем самым снижая требования к длине прямых участков до максимального значения в 3D на входе и в 2D на выходе при любом заданном соотношении бета.
Диафрагмы с несколькими отверстиями подходят для большинства жидкостей, включая пар, воздух или любой тип газа, а также любые типы жидкостей (предпочтительно с меньшей вязкостью) и т.д. Точность диафрагм с несколькими отверстиями даже выше, чем у обычных диафрагм, и составляет до 0,4%. Благодаря эффекту кондиционирования коэффициент поворота диафрагм с несколькими отверстиями увеличивается до 10:1.
Установка этих диафрагм аналогична установке обычных измерительных диафрагм. Диафрагмы с несколькими отверстиями можно использовать с резьбой по углам и фланцам.
MINCO может изготовить диафрагмы с несколькими отверстиями практически из любых материалов, включая нержавеющую сталь, Хастеллой-С, Монель, титан и т.д.
Обычные тесты:
-
Тест на PMI
-
NACE
Технические характеристики:
-
Конструкция: Соответствует стандарту ISA RP 3.2
-
Типы: Концентрический с квадратной кромкой, с квадрантной кромкой, с коническим входом, Эксцентричный, сегментный
-
Материал пластин: SS304, SS316, SS316L в стандартной комплектации. Материалы Hastelloy-C, Monel и с покрытием, PP, PVC, PTFE и т.д. могут быть предоставлены по запросу
-
Посадочное отверстие: В соответствии с ISO- 5167, BS-1042, ASME MFC 3M, R.W.Miller, L.K.Spink, AGA-3
-
Язычковая пластина: изготовлена из того же материала, что и пластина, и приварена к диафрагме. Язычковая рукоятка, встроенная в диафрагму (т.е. без сварки), также может быть предложена в качестве специального корпуса.
-
Вентиляция/ сток: Вентиляционные или сливные отверстия предусмотрены в соответствии с требованиями заказчика. Диаметр вентиляционных или сливных отверстий соответствует стандарту ISA RP 3.2
-
Фланцевое соединение: Приварные воротниковые фланцы, накладные, резьбовые фланцы, торцевые фланцы с уплотнительной поверхностью RF или RTJ, соответствуют стандарту ANSI B16.36, с минимальным номиналом фланца 300# для размеров до 8 дюймов или фланцы с выступом-впадиной в соответствии с ANSI B16.5.
-
Нажимные отводы: Угловые отводы рекомендуются для размеров до 1,5; Фланцевые отводы от 2 " до 16". Отводы D – D/2 для больших размеров.
-
Прокладка: спирально навитая нержавеющая сталь SS + Grafoil, спирально навитая нержавеющая сталь SS + PTFE обычно поставляется в соответствии с требованиями технологического процесса. Другие материалы предоставляются по запросу. Для фланцев RTJ пластина крепится к держателю пластины. Материал держателя пластины мягче материала фланца и выполняет функцию прокладки.
-
Шпильки/ гайки: ASTM A193 Gr.B7/A-194 Gr.2H в стандартной комплектации, другие материалы по запросу.
-
Винтовой домкрат: ASTM A193 Gr.B7/A-194 Gr.2H в стандартной комплектации, другие материалы по запросу.
